Adaptacion de camara c270 para astrofotografia

[br1breda]

Hola a todos, publico este post porque a quizas a alguno de ustedes le venga bien. Obviamente como indica el titulo, se trata de la modificacion de una camara logitech c270 para hacer planetaria (yo la camara aun no la he probado debido a las bonitas lluvias que estan aconteciendo en estos dias)

Para empezar  esta modificacion necesitamos:

- una camara logitech c270

- la impresion 3d plastica   disponible en https://drive.google.com/open?id=0B-H1mh2yHg_oc1pwMm5xMDhLOUE



-destornillador

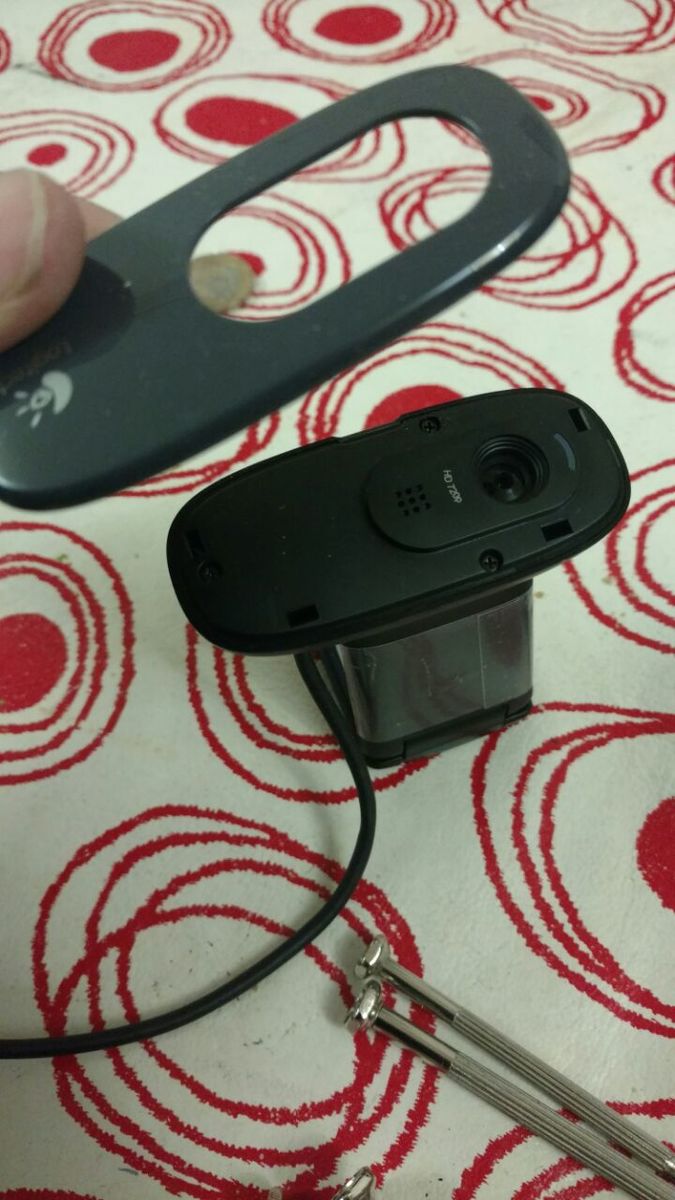

Para desamblarla es realmente sencillo, posee un plastico embellecedor que se retira facil, dado que esta puesto a presiòn.

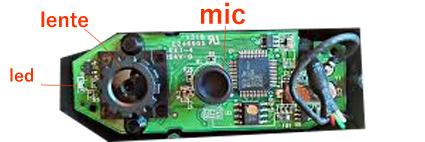

cuando sacamos esos tres tornillos, quedaran al descubierto los componentes de la web cam.





Primeramente nos tenemos que deshacer del LED, segun he leido, se puede destruir o desoldar sin problemas, en mi caso prefiero obstruirlo pintandolo..LO DESTRUÌ, MOLESTABA DEMASIADO!)

Para que el chip este "al aire" y usarlo para foco primario, debemos desenroscar el lente, pero con la precaucion de remover la pequeña gota de silicona que tiene para unirla.

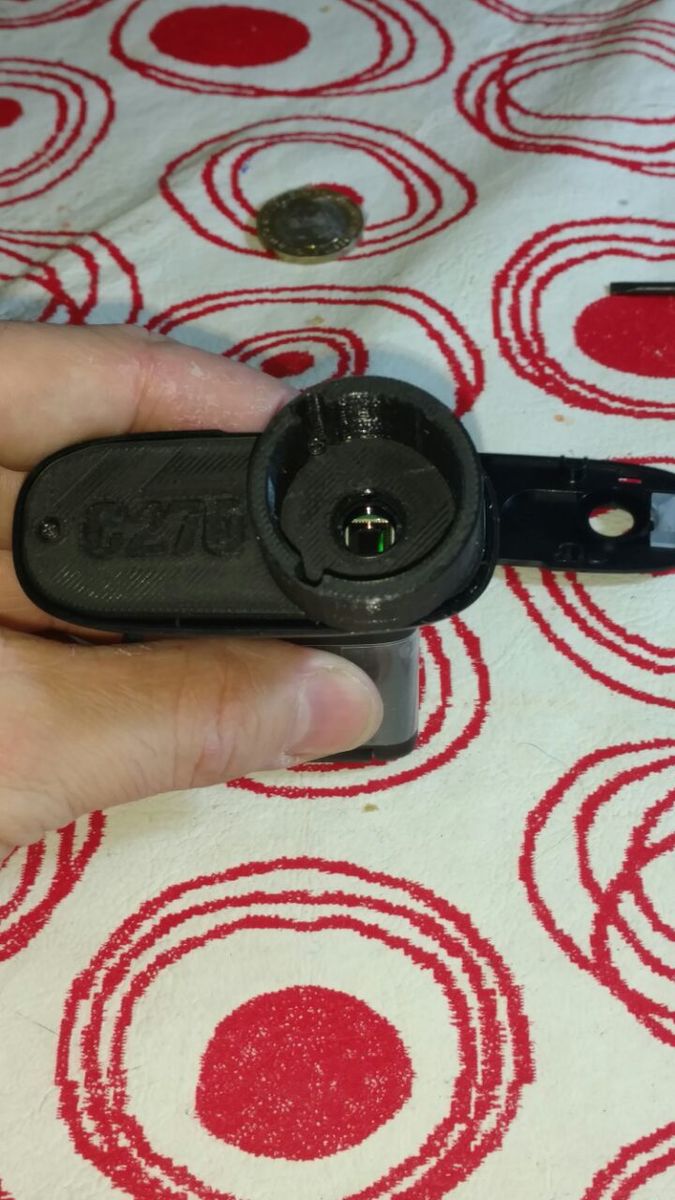

una vez terminado este proceso, y evitando toda entrada de polvo al sensor, colocamos la tapa plastica hecha con impresion 3d

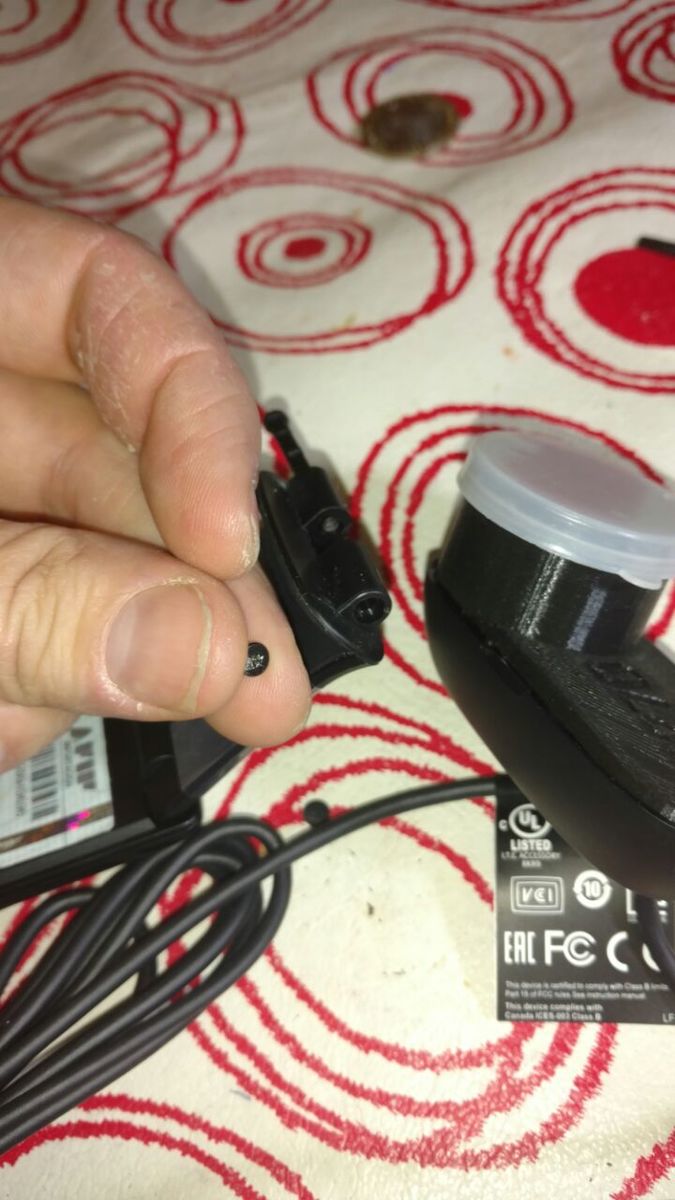

La webcam posee un pie, para que esta pueda engancharse en el monitor de la pc, se lo podemos sacar, simplemente sacando las felpas que tiene a los costados, y sacando el tornillo que tiene de uno de los extremos, luego hacemos presiòn y se correrà el palito que asegura.

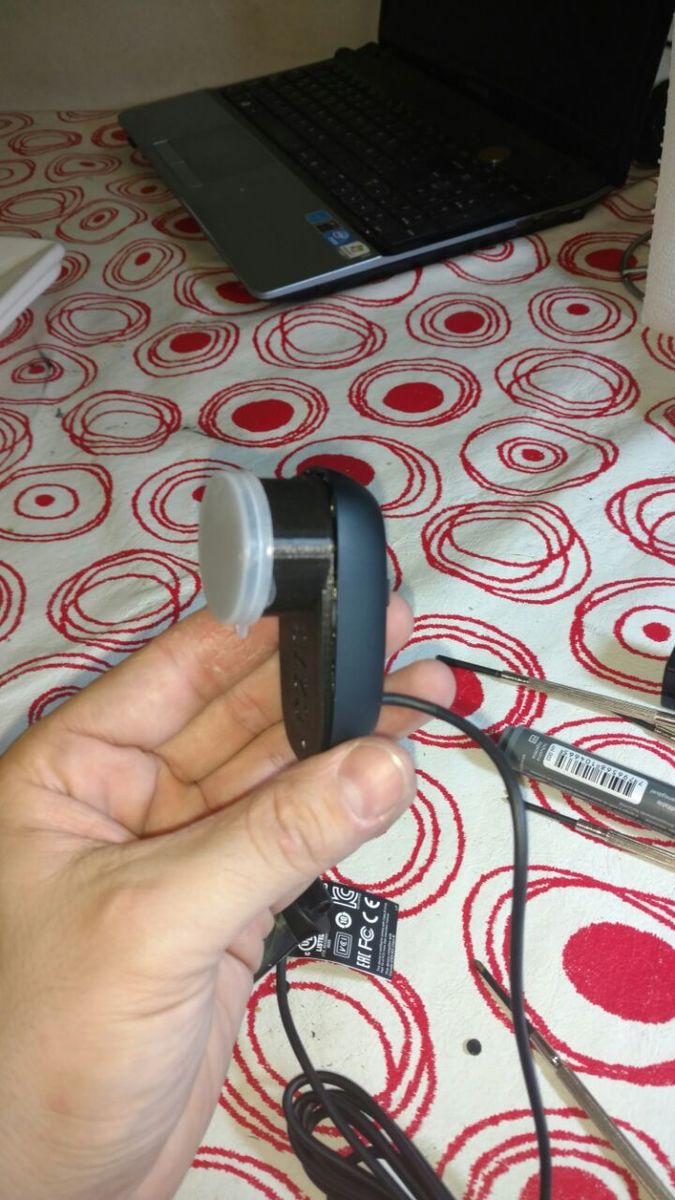

y Listo. nos quedò una linda camara para astrofotografia planetaria.. que espera ansiosa que deje de llover.





Prometo actualizar el contenido con los resultados! abrazo a todos.

Ah! Y la tapita esa son de frascos n18 (yo trabajo en una farmacia de medicamentos magistrales y usamos esas tapas) pero creo que el de rollos de revelar van joya.



Volvi. la verdad que tengo que fumarme un par de tutoriales de registax  y autostacker (use este ultimo para la foto) para mejorar. pero obtuve esta foto.





de Jupiter.



Si pueden denme una mano con que parametros tocar en el sharpcap y demas.





Editado 12 de Abril del 2017 por br1breda
Detalles menores

[Emilio Viera]

Muy buena la idea, no se puede hacer la tapa sin impresora 3d? adaptarlo de otra forma? gracias



[br1breda]

Si. desde ya que si, pero necesitas un tubo de 1.25 pulgadas  (por ejemplo el del rollo de fotos viejas) al cual tenes que agujerear, o con un tubo de agua.. te dejo un tuto de youtube de un amigo brasileño que lo hace asi.



[Emilio Viera]

Gracias!

[Emilio Viera]

Hola, quería consultarle sobre las fotos que sacaste con ésta cámara web, ¿pudiste hacer cielo profundo o solo planetaria?

Saludos,

Emilio

[ricardo]

Con ese bricolage es vital prestarle atencion a como se coloca el tubo para 1.25 pulgadas, de tal forma que quede perfectamente alineado el sensor respecto al plano focal, sino te genera efectos no deseados, lo ideal es probar antes de pegarla!!



Saludos y buenos cielos!

[Lucho2000]

1 hour ago, ricardo dijo:

Con ese bricolage es vital prestarle atencion a como se coloca el tubo para 1.25 pulgadas, de tal forma que quede perfectamente alineado el sensor respecto al plano focal, sino te genera efectos no deseados, lo ideal es probar antes de pegarla!!



Saludos y buenos cielos!



Es justamente lo que estaba pensando, como es que hacen para centrar el sensor en el tubo para pegarlo, centrarlo y alinearlo porque si queda ligeramente torcido tambien va a generar imagenes distorcionadas sin contar con los reflejos y otras cosas.
