Calcular el círculo de imagen

[javieriaquinta]

Hola.

Les hago una pregunta ya que no sé bien qué concepto buscar.



Voy con un ejemplo concreto.

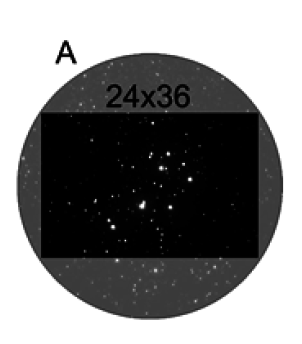

En el manual del Esprit ponen esta imagen:



Donde el círculo tiene 40mm de diámetro (lo dice el manual), y el rectángulo es el tamaño de un chip Full Frame. En consecuencia, el Esprit 100 ofrece un círculo de imagen (*) tal que si se toma con un chip de menor superficie a un Full Frame se perdería parte de lo que ofrece (dejemos de lado resolución).



La cuestión es saber ¿cómo se calcula el diámetro de ese círculo? (para extrapolarlo a cualquier equipo).

¿Este círculo se forma exactamente en la distancia focal del objetivo?



(*) ¿cómo se llama este círculo?





¡Gracias!





[fbuezas]

Ese circulo se llama lucarna de salida o campo lateral imagen y es la imagen del diafragma de campo del instrumento. Para calcularlo hay que ver que elemento del tren óptico esta haciendo de dicho diafragma que no hay que confundir con el diafragma de de apertura que tiene por imagen la pupila de salida responsable de la luminosidad del instrumento.
