Reingeniería movimiento giro lateral (azimuth) Dobson

[Santiago Diaz]

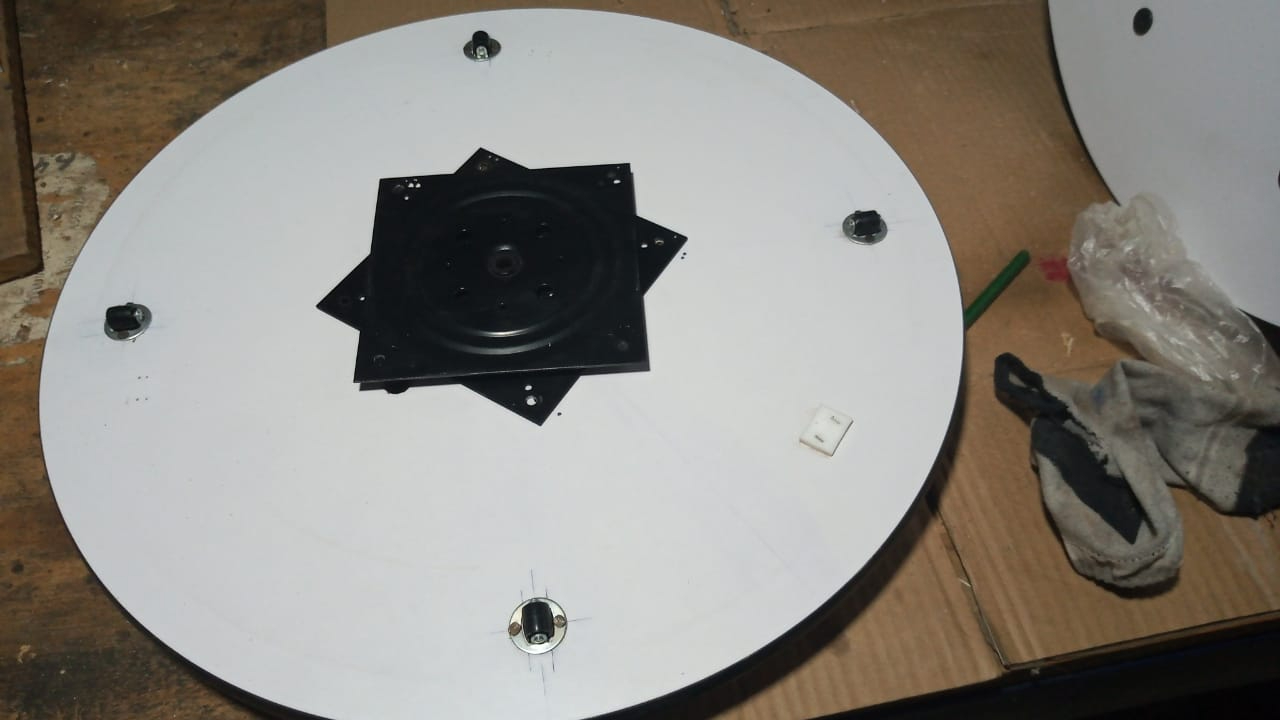

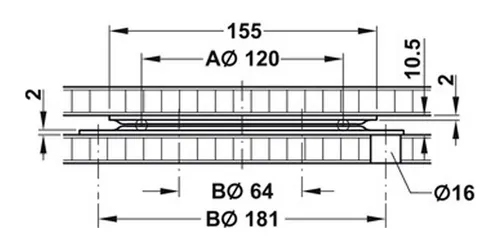

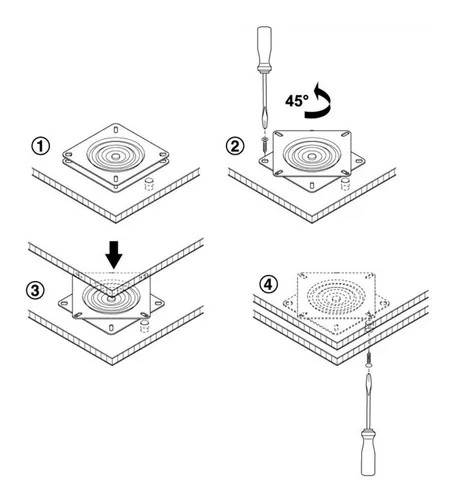

Se modifico el sistema de giro lateral (azimuth) del Dobson 10" reemplazando el sistema original de arandela y patines de teflón por un plato base de giro a bolilla para mesa de televisor mas rodillos de giro para mesas de tortas. el sistema permite un giro suave y sin los saltos que a veces se produce al iniciar el empuje de la plataforma Dobson. para seguir la observación.

Saludos

Editado 2 de Marzo del 2021 por Santiago Diaz

[diego19771]

Muy ingenioso!!, quedo mas suave?

[Santiago Diaz]

Realmente una seda Diego el dia y la noche ja ja ja

[RodyG]

Muy bueno, ¿donde compraste las cosas?



Rody

[quattrochi]

Excelente!! Felicitaciones.

Me  asombra que se la banque con el peso que tiene que soportar(montura y ota)

[Diego Alberto]

Excelente Santiago!

[Santiago Diaz]

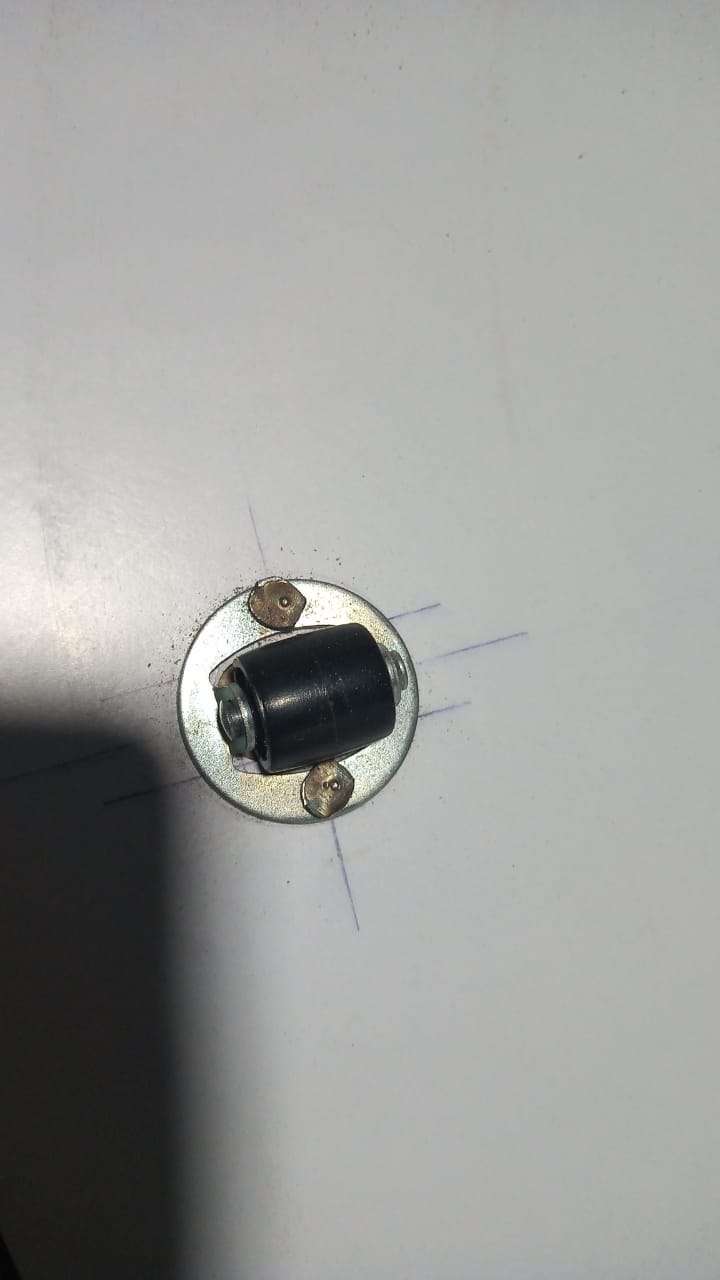

Se banca el peso de 10... y si no se quiere usar el rodamiento a rodillo se puede usar un tipo de rodamiento de una sola bolilla metálica o de teflón es del mismo tamaño que el de rodillos.



RodyG las cosas las compre un una casa de herrajes en mendoza... herrajes El Plata

[LU1AR]

Me parece que el peso debería descansar sobre TRES PUNTOS DE APOYO, no cuatro.
Es la CINEMÁTICA. Esa maldita rama de La Física, que hace que las mesas siempre haya que suplementarles una pata.
Igual, si anda vale.
Buenos cielos.
Edgardo


[Santiago Diaz]

Gracias por tu comentario LU1AR. Saludos



[quattrochi]

hace 22 horas, Santiago Diaz dijo:

Se banca el peso de 10... y si no se quiere usar el rodamiento a rodillo se puede usar un tipo de rodamiento de una sola bolilla metálica o de teflón es del mismo tamaño que el de rodillos

Buenìsimo.Mi hermano en un dobson 14"le hizo algo vastante parecido,pero las ruedas le empezaron a marcar la madera y no funcionò.

[Santiago Diaz]

Para ese caso deberá laminar una pista en la cara en contacto con las ruedas de chapa galvanizada  n° 18 o 20



Es por ello que preferí rodillos a bolilla. Saludos

[quattrochi]

Claro!! esa hubiese sido la solucion perfecta,làstima que mi hermano y yo somos pèsimos con el bricolage,jaja

Hermoso tu trabajo

[Santiago Diaz]

Gracias y tengas una tarde genial
