De donde sale esto?

[danielfelix]

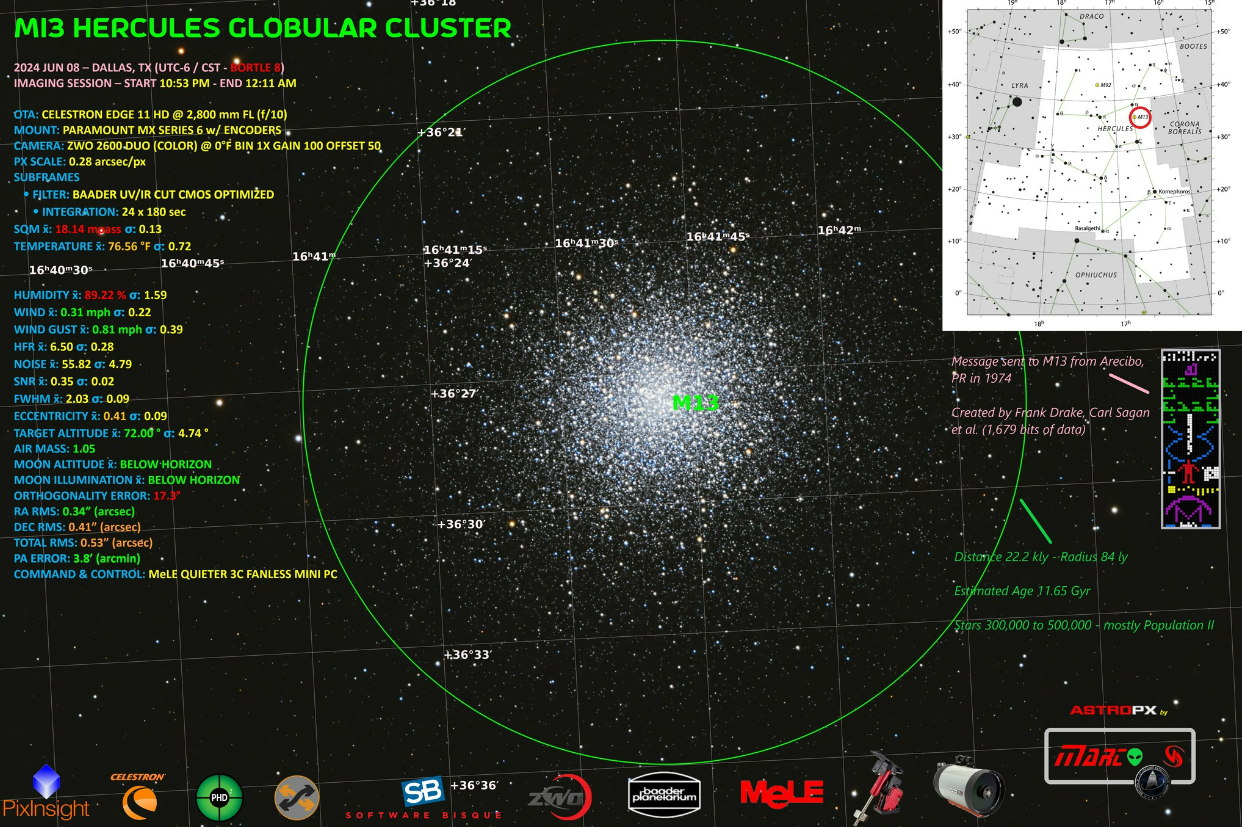

Vengo viendo en varios lugares estos cuadros de análisis, resolución de placas o como sea se llame y no se de donde salen. Tienen idea?



[AlbertR]

hace 8 horas, danielfelix dijo:

...no se de donde salen. Tienen idea?...



Parece ser la creación personal de un aficionado (Marco Antonio) perteneciente a la Texas Astronomical Society of Dallas, mira Texas Astronomical Society of Dallas | M13, the Hercules globular Cluster (Facebook) en donde verás ésta de M13 y también que más abajo el mismo Marco Antonio, hace otras composiciones similares con M 81, con NGC 6781, con M 16, con NGC 7000, con M 8 y M 20, con NGC 7293,...



El recuadro superior derecho de la composición en el que aparece la constelación, ha sido obtenido de la página The constellations (International Astronomical Union)



Saludos.



Editado 25 Julio por AlbertR

[danielfelix]

Me contestó Marco Antonio;
Usando PixInsight script bajo Render->AnotateImage (nota: la imagen debe ser resuelta en placas antes de hacer esto) (b) el mapa de la constelación fue descargado del sitio web de la Unión Astronómica Internacional https://www.iau.org/public/themes/constellations/ (c) En PixInsigh usando el selector de subframe le dará el FWHM, Noise, SNR, Eccentricidad, Target Altitude, etc. dentro de SGP (el software de captura Sequence Generator Pro) agarro la temperatura, la humedad y también mido HFR; (d) luego uso Microsoft Paint 3D para superponer manualmente el mapa y el texto - Paint 3D permite insertar imágenes con fondos transparentes. Busco fragmentos informativos como distancia y tamaño de Wiki
